카보하이드라지드/하이드라진 분석기
-
1편리한 원터치 운전 메뉴 및 점검
- 각종 메뉴의 원터치 자동 운전 기능
- 편리한 튜브 교체 및 분해, 조립 용이
- USB에 의한 데이터 외부 저장기능
-
27" Color LCD 모니터 및 터치스크린 채택
-
3데이터 추이 그래프 표시 기능
-
4현장 샘플의 Grab 분석 기능
-
5표준용액을 이용한 주기적인 자동검교정 기능
-
6다채널 분석 지원(1∼3채널)
-
7적용 분야
- 발전소 및 산업용 보일러의 부식방지를 위한 탈산소제
- 주입량 농도관리 및 수질상태 확인
기술 사양 (규격)
| 모델명 | AZ-500 | |
|---|---|---|
| 측정 원리 | Colorimetric Method | |
| 측정 범위 | Carbohydrazide : 0~100 to 100~300 μg/L(ppb) |
Hydrazine : 0~100 to 100~500 μg/L(ppb) |
| 측정 단위 | 0.1 μg/L(ppb) | |
| 정확도 | ±2.0 μg/L(ppb) or ±5% of reading | |
| 검교정 | 표준용액에 의한 자동 검교정 | |
| 반응 시간 | 20 min App. | 10 min App. |
| 샘플 온도 | 5~45 ℃ at 1~5 bar | |
| 샘플 유량 | 200~500 ml/min | |
| 샘플 연결부 | Inlet 6mm / Outlet 10mm | |
| 시약 소모량 | 80 일 (시약 A, C / 2 리터, 시약 B / 1 리터, 표준용액 A, B / 2 리터) |
60 일 (시약 A / 2 리터, 표준용액 A, B / 2 리터) |
| 데이터 출력 | 4∼20 mA 2개, Alarm 2개, RS 485 Modbus (Option) | |
| AUX ports | DI(2), DO(2), Option (AI, AO) | |
| 외함 (mm) | 400W X 500H X 200D (판넬 매립형, 벽걸이형) | |
| 보호 등급 | IP65( NEMA 4x) : Electronics, IP55(NEMA 4) : Wet part | |
| 전원 | 100∼240 VAC (50/60 Hz) | |

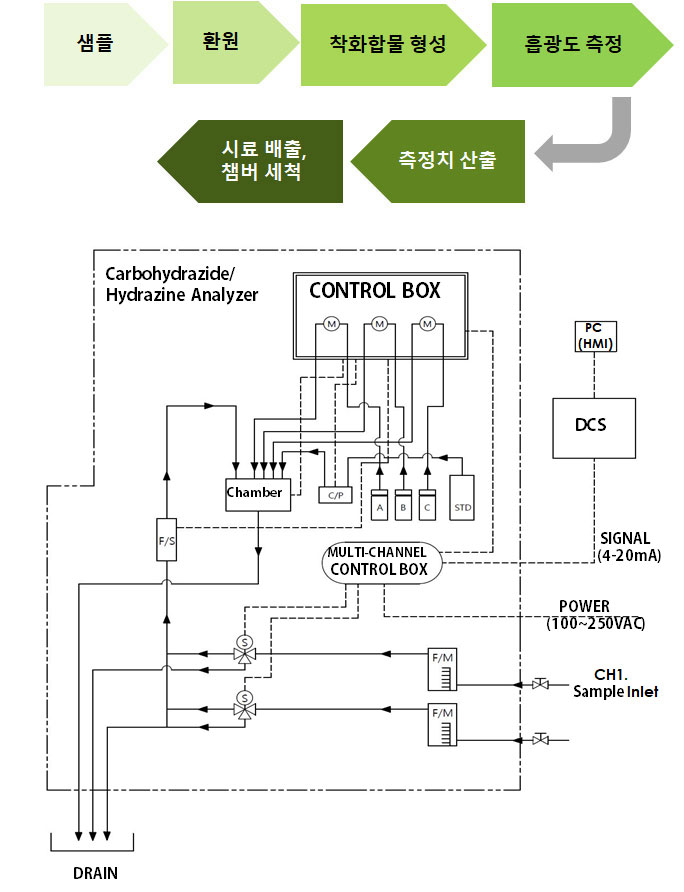

분석 흐름도
설치 규격
판넬 매립형
벽면 설치형
소모품 리스트 (AZ-500 모델)
| Part No. | 부품명 | 교체주기 | 용 도 |
|---|---|---|---|
| Z500-010 | 시약주입 펌프튜브 세트 [하이드라진] | 3개월 | 정량펌프 내부 튜브 |
| ZC500-010 | 시약주입 펌프튜브 세트 [카보하이드라지드] | 3개월 | 정량펌프 내부 튜브 |
| Z500-012 | 시약병 튜브 및 피팅 [하이드라진] | 1년 | 시약용기 내부 피팅 및 튜브 |
| ZC500-012 | 시약병 튜브 및 피팅 [카보하이드라지드] | 1년 | 시약용기 내부 피팅 및 튜브 |
| Z500-016 | 하이드라진 분석시약 A | 2개월 | Color Reagent-2L |
| ZC500-016 | 카보하이드라지드 분석시약 A | 3개월 | Color Reagent-2L |
| ZC500-017 | 카보하이드라지드 분석시약 B | 3개월 | Complex Reagent-1L |
| ZC500-018 | 카보하이드라지드 분석시약 C | 3개월 | Cleaning Reagent-2L |
| Z500-019 | 하이드라진 표준시료 A | 2개월 | High Point 교정용 시료-2L |
| ZC500-019 | 카보하이드라지드 표준시료 A | 2개월 | High Point 교정용 시료-2L |
| Z500-020 | 하이드라진 표준시료 B | 2개월 | Low Point 교정용 시료-2L |
| ZC500-020 | 카보하이드라지드 표준시료 B | 2개월 | Low Point 교정용 시료-2L |
| Z500-022 | 표준시료 공급펌프 | 고장 시 | 교정 및 현장 수분석용 용액 주입펌프 |
| Z500-023 | 시약주입 정량펌프 | 고장 시 | 튜브 연동식 정량펌프 |
| Z500-035 | 샘플 필터 | 필요 시 | 이물질 유입 방지용 |
